单个圆锥齿轮厂家的规定画法

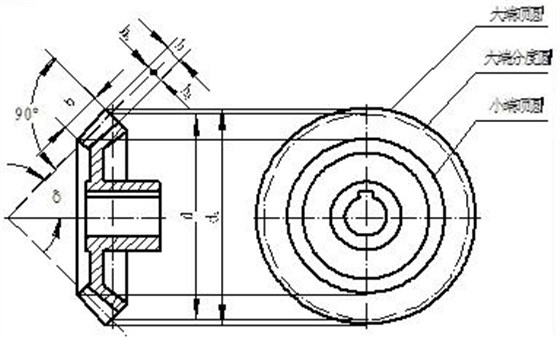

圆锥齿轮厂家通常用于垂直相交两轴之间的传动。为了设计和制造方便，标准规定以大端的模数为准，用它决定轮齿的有关尺寸。一对圆锥齿轮啮合也必须有相同的模数。圆锥齿轮各部分几何要素的名称和规定画法。
圆锥齿轮各部分几何要素的尺寸，也都与模数m、齿数z及分度圆锥角δ有关。其计算公式：齿顶高ha=m，齿根高hf=1.2m，齿高h=2.2m；分度圆直径d=mz，齿顶圆直径da=m(z＋2cosδ)，齿根圆直径df=m（z－2.4cosδ）。

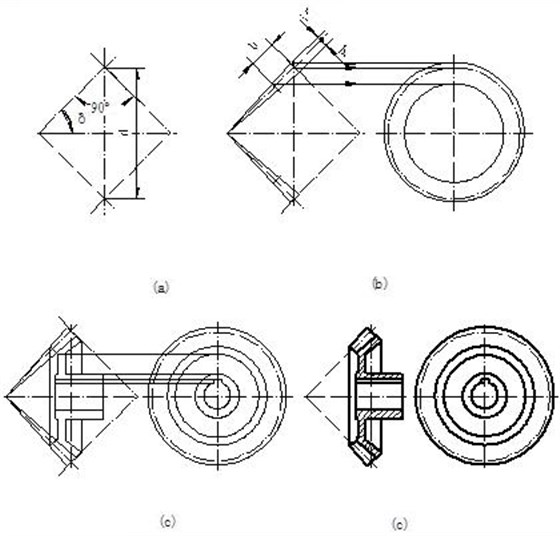

单个圆锥齿轮厂家的画图步骤
圆锥齿轮的规定画法一般用主、左两个视图表示，主视图画成剖视图，在投影为圆的左视图中，用粗实线表示齿轮大端和小端的齿顶圆，用点画线表示大端的分度圆，不画齿根圆。单个圆锥齿轮的画图步骤：

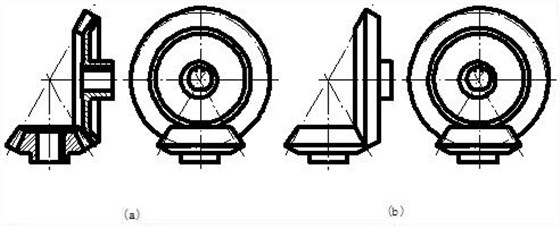

圆锥齿轮厂家的啮合画法
圆锥齿轮的啮合画法：主视图画成剖视图，对于标准齿轮来说，由于两齿轮的分度圆锥面相切，因此，其分度线重合，画成点画线；在啮合区内，应将其中一个齿轮的齿顶线画成粗实线，而将另一个齿轮的齿顶线画成虚线或省略不画。左视图画成外形视图。轴线垂直相交的两圆锥齿轮啮合时，两节圆锥角δ1′和δ2′之和为90°。
