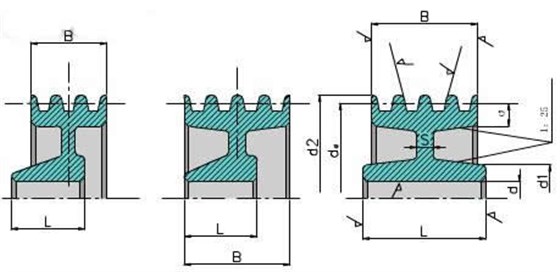

带轮由三部分组成：轮缘（用以安装传动带）；轮毂（用以安装在轴上）；轮辐或腹板（联接轮缘与轮毂）。轮缘结构尺寸按表11.2带轮沟槽尺寸取定。V带带轮按轮辐结构不同划分为实心、腹板、孔板和椭圆轮辐四种结构型式：
a b
c

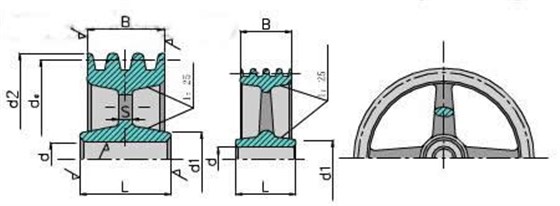

当带轮直径dd<(2.5-3)d 时（d为轴径），可采用实心式（图a）。 当dd<300 mm时，若d2-d1<100 mm，采用腹板式（图b）；若d2-d1>100 mm,采用孔板式（图c）。
当dd>300 mm时，应采用椭圆轮辐式（图d）。图中列有经验公式可供带轮结构设计时参考。各种型号V带轮的轮缘宽B、轮毂孔径d和轮毂长L的尺寸，可查阅GB10412-89。
2同步带传动的张紧装置

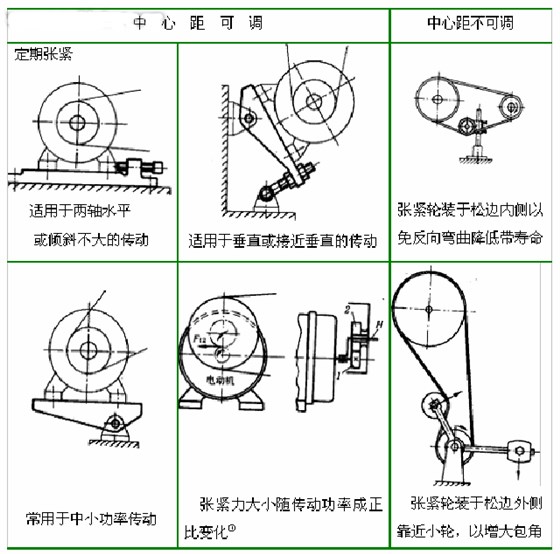

带传动不仅安装时必须把带张紧在带轮上，而且当带工作一段时间之后，因永久伸长而松驰时，还应将带重新张紧。张紧装置分定期张紧和自动张紧两类，见表A。
