齿轮加工“成形法”是什么?

齿轮加工成形法定义:成形法又叫仿形法,指被切齿轮齿槽形状相符的成型刀具切出齿面,如铣齿、拉齿和成型磨齿等

优点:加工设备简单、刀具成本低

缺点:

1.加工齿廓近似,加工精度低。

2.每个齿槽加工后,工件需要定期分度,生产率也低。

3.对于具有相同模块的齿轮,只要齿数不同,齿廓形状也不同,需要使用不同的成形工具

成形法针对齿轮生产量,又分为两大类:滚齿法/铣齿法

-滚齿法
原理:母线(渐开线):采用成形法机床不需要表面成形运动。形成导线(直线):相切法。机床需要两个成形运动一是铣刀的旋转,二是铣刀沿齿坯的轴向移动。

铣完一个齿后,铣刀返回原位,齿坯作分度运动后再铣下一个齿槽,直至全部齿被铣削完毕。

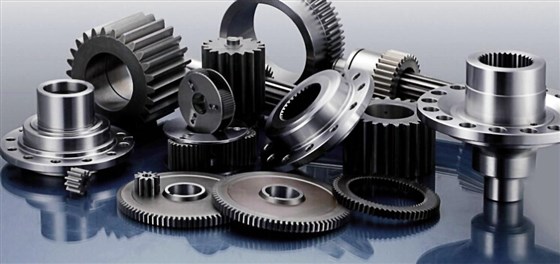

齿轮加工
适用场合:

1)修配行业(单件,小批量需求):

2)用单齿廓成形刀具加工齿轮
3)重型机器制造业以解决缺乏大型齿轮加工机床的问题。
-铣齿法
原理:采用多齿廓成形刀具时,在一个工作循环中即可加工出全部齿槽,生产率很高,但刀具制造复杂

适用场合:仅用于大量生产中。

综上所述,成形法生产齿轮精度低,是比较传统的齿轮加工方式,随着齿轮行业像高端产品迈步,采用成形法的厂家将会越来越少。而iHF合发齿轮,定位于中高端产品,精度达到5-6级,欢迎咨询。
